非標雙頭螺絲檢測解決方案
產品介紹
本次檢測的非標雙頭螺絲一頭有螺紋，另外一頭為螺桿，中間有個齒輪頭。這種非標雙頭螺絲在汽車、拖拉機、家電、儀器儀表、航天航空、通訊等行業和領域中均有得到廣泛使用。
檢測難點
尺寸、牙傷、斜牙
方案描述
01.第一站點側影像：檢測側面尺寸、斜牙
02.第二站點360°影像：360°對產品檢測牙傷
設備介紹
檢測描述

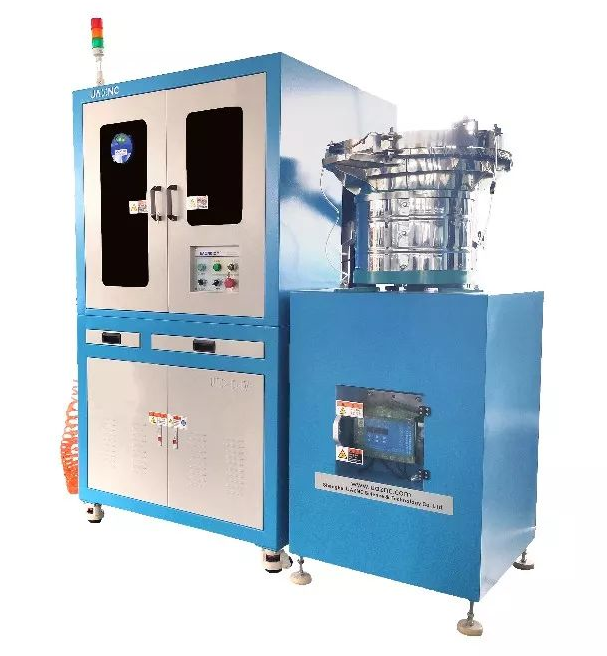

由于雙頭螺絲兩邊沒有頭部，無法能平穩的站立，所以我們采用分度盤式光學影像篩選機對產品進行檢測篩選。采用五個CCD工業相機：

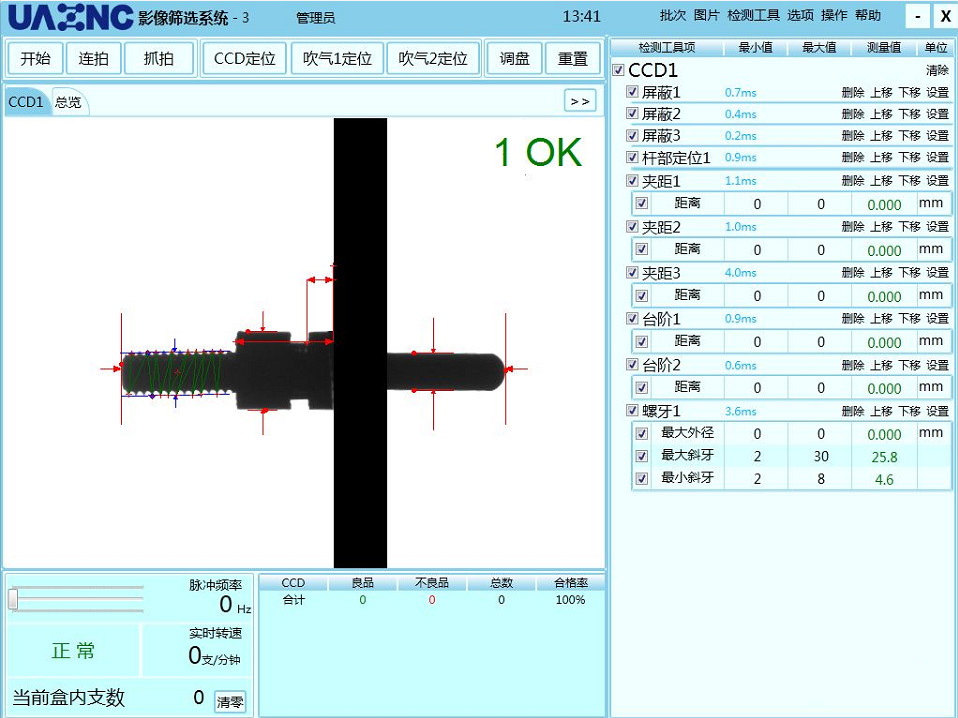

CCD1：對產品各臺階尺寸和螺牙底中外徑尺寸進行檢測，同時可以檢測尾桿變形。

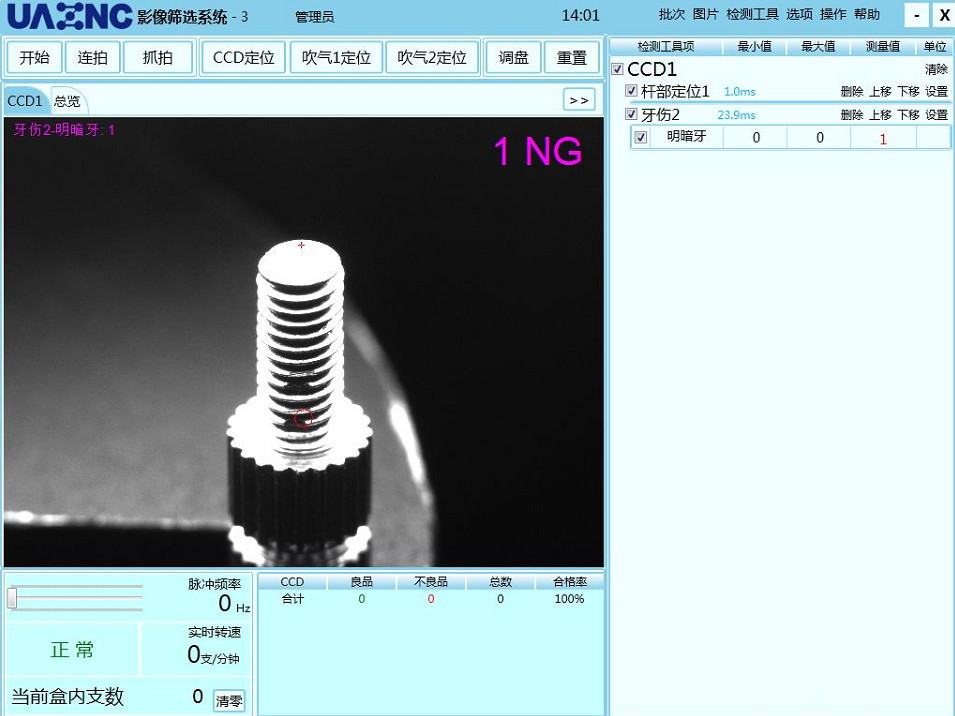

CCD2，CCD3,CCD4,CCD5:使用四個相機360°對產品螺牙牙傷進行檢測。

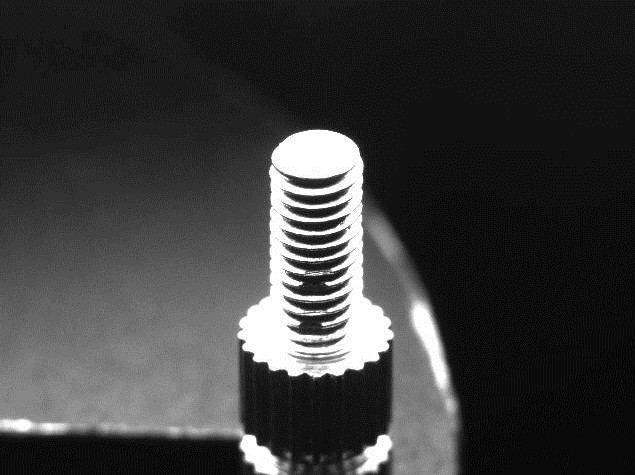

檢測畫面
